Raniero Carrelli targoncák| Elektromos modellek

A szinkron rendszer két beépített motorral, súrlódó alkatrészek, érintkezőkefe és forgórészek nélkül, ami képes nehéz körülmények között végzendő munkára is. A váltóáramú rendszer nagyon hatékony, a kimenő fordulatszám elbírja a túltöltést, valamint automatikusan kezel minden működtetési helyzetet. Lehetséges rámpán is beindítani vagy megállítani teljes biztonsággal. A fékenergia leghatékonyabb visszanyerése. Ezzel kiküszöbölhetjük a fék használatát sima felületű padlón illetve lejtőn lefelé. Az egyetlen elektro-pumpának kettős funkciója van: emelésre és a hidraulikus kormányzásra. Normál emelővezérlés ugyanolyan kimenő teljesítménnyel akkor is, ha a terhelés illetve az akkumulátor feszültség eltérő. A hidraulikus kormányzás különleges helyzetekben működik, valahányszor a gázpedált vagy a fékpedált használjuk és a targonca irányt vált, egy vezérlőegység beszabályozza a sebességhatárt, biztosítva ezzel a forduláskor is a stabilitást.

A hátsó tengelyt úgy képezték ki, hogy minimális legyen a fordulás íve, kiküszöbölve ezzel a kerék húzását, ami kopást okoz.

A vezetőülést a legújabb ergonómiai ismeretek figyelembevételével tervezték meg. A műszerfalat az elülső burkolatba integrálták, kormánykerékkel és állítható üléssel ellátva. A vezetőülésbe fel- és onnan lejutni lépcsőfokokon lehet, amiket a vázhoz rögzítettek mindkét oldalról.

Ha a féktárcsát akarjuk kicserélni, ne szedjük szét a fordulatszám csökkentő reduktort, csak a fékbetétet

Tulajdonságok
Modell	Gyártó jelzése			RH70	RH80	RH100	RH120	RH150
Teherbírás	Teherbírás oldalmozgatóval	W	Kg.	7000	4500	10000	12000	15000
Súlypont	Távolság	O	mm	600	500	600	600	600
Meghajtás típusa	Elektromos			Elektromos
Vezető helyzete				Ülésben elhelyezkedő sofőr
Gumik	C=Párnázott SE=Elasztikus gumik			SE	SE	SE	SE	SE
Kerekek	Első kerekek + Hátsó kerekek száma			2+2	2+2	4+2	4+2	4+2

Méretek
Modell	Gyártó jelzése			RH40/80	RH45/80	RH100	RH120	RH150
Duplex tengely (7)	Standard szabad fellépő	A	mm	3200	3200	3200	3200	3200
Támasztó villalemez	Szélesség	T	mm	1500	1500	2000	2000	2000
Támasztó villalemez	FEM osztály	FEM		4A	4A	-	-	-
Villák	Hosszúság Szélesség Mélység		mm	1200 X 150 X 60	1200 X 200 X 60	1200 X 200 X 60 (2)	1200 X 200 X 70	1200 X 200 X 70
Lejtés	Első - Hátsó (1)	α	β	4° - 9°
Csúcs méretek	Együttes hossz oldalmozgatóval	E	mm	3350	3430	3900	4100	4240
	Szélesség	V	mm	1700	1700	2450	2450	2450
	Minimális magasság	B	mm	2600	2600	2900	2900	2950
	Maximális magasság	C	mm	4180	4180	4500	4500	4550
Fordulási ív	Külső	R	mm	3100	3100	3700	3900	3930
Rakodó távolság	Az elülső rész távolsága az első tengelytől	H	mm	655	655	720	720	750
Raktár folyosó	Folyosói villa hossza	S	mm	5155	5155	5920	6220	6250
Raktár folyosó	Biztonsági távolság	Z	mm	100	100	150	150	150

Tömeg
Modell	Gyártó jelzése		RH70	RH80	RH100	RH120	RH150
Tömeg működtetés közben	Standard akkumulátorral	Kg.	10070	10070	7700	15000	18000
Tengelyekre nehezedő súly	Teher nélkül Első - Hátsó	Kg.	4810-5160	4910-5790	3800-3900	7000-8000	8500-9000
Tengelyekre nehezedő súly	Névleges teherrel Első - Hátsó	Kg.	15730-1340	17275-1425	11750-950	24500-2500	30000-3000

Alváz
Modell	Gyártó jelzése			RH70	RH80	RH100	RH120	RH150
Elasztikus gumik	Elülső méretek			355-65-15	400-60-15	28-12,5-15	10.00-20	12.00-20
Elasztikus gumik	Hátulsó méretek			27-10-12	27-10-12	23-9-10	900-20	900-20
Tengelytáv		G	mm	2350	2350	2070	2700	2800
Fülketető távolsága a talajtól		N	mm	2460	2460	2365	3100	3140
Ülésmagasság		Q	mm	1400	1400	1350	1750	1800
Talajtól számított magasság	A legalacsonyabb pontján	M	mm	255	255	182	250	300
Talajtól számított magasság	Tengelytáv közepénél	P	mm	180	180	200	250	300
Fékek	Hidraulikus (Pedál)			Hidraulikus
Parkoló fékkar				Mechanikus

Meghajtás
Modell	Gyártó jelzése		RH70	RH80	RH100	RH120	RH150
Akkumulátor	Targoncaakkumu-látor típusa		n.2 1410x610x630H	n.2 1410x710x630H		n.2 1280x850x785H	n.2 1280x850x785H
	Feszültség	Volt	80	80	80	96	96
	Kapacitás Súly/Max.	Ah	1250	1250	600-960	1600	1920
	Mimimális Súly/Max.	Kg.	1500+1500	1750+1750	1850-2250	4600	5800
Elektromotor	Meghajtóerő (S2)-S3 25%	Kw	24	24	20	36	36
Elektromotor	Emelő/ Kormányzóerő	Kw	22	22	18,5	28-7	28-7
Speed variation	Elől - Hátul		Elektromos
Electronic control	Lifting-traction	Bar	Zapi	Zapi	180	Zapi	Zapi
Működtetési nyomás			175	180	180	180	180

Teljesítmény
Modell	Gyártó jelzése		RH70	RH80	RH100	RH120	RH150
Úttartás	A hatályos előírások szerint
Sebesség	Mozgás Terhelt / Teher nélkül	Km/h	11 - 12	11 - 12	12 - 14	11 - 12	11 - 12
	Emelés Terhelt / Teher nélkül	m/sec.	0.30-0.4 (3)	0,30-0,4 (3)	0,30-0,4 (3)	0.30-0.4 (3)	0.30-0.4 (3)
	Leengedés terhelt / teher nélkül	m/sec.	0.25-0.2(4)	0,4-0,35 (4)	0,4-0,35 (4)	0.25-0.2(4)	0.25-0.2(4)
Vontatás kapacitás	Hook stress	Kg.	900 (8)	900 (8)	900 (8)	- (8)	- (8)
Leküzdhető gradiens	Teherrel	%	11(5)	11(5)	12 (5)	10(5)	7(5)
Leküzdhető gradiens	Teher nélkül	%	14(6)	14(6)	15 (6)	16(6)	12 (6)

DÍZEL/GÁZ	4 KEREKŰ ELEKTORMOS	RÓLUNK
2500/3500 Kg 4000/6000 Kg 7000/12000 Kg	1600/3500 Kg 4000/6000 Kg 7000/15000 Kg	Pagát Gold Zrt. Pagát a Facebookon
0/24 hibabejelentés: +36 40 20 00 88
Minden jog fenntartva © Pagát Gold Zrt. 1991-2014. I www.raniero.hu I info@atargonca.hu

Elektromos meghajtású emelőrendszer

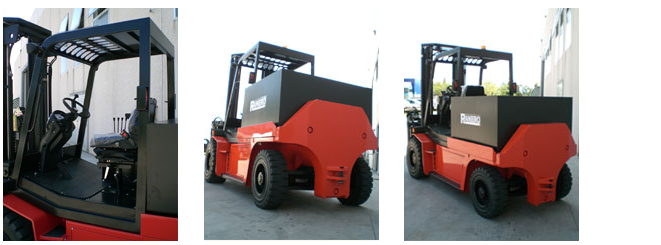

4 kerék, elektromos modell, 7000/15000 Kg
